Всем привет! Выкладываю материалы по педали MUFF FUZZ. Эта педаль является универсальной платформой по постройке педали Big Muff. В моём случае это русский Биг Мафф который лично мне очень нравится. Ничего не мешает загуглить другие вариации маффов в сети и просто подставить нужные номиналы резисторов и конденсаторов в этот проект, так что удачных сборок.

Проект рассчитан под педальную платформу о которой можно почитать тут.

MUFF.zip это Gerber платы эффекта

MUFF FRONT.zip это Gerber шильдика

MUFF.lay6 этой файл проекта

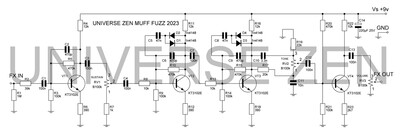

Схема платы эффекта.

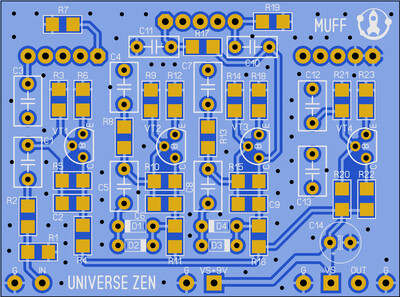

Плата эффекта

Перечень элементов. Нумерация соответствует и схеме и печатной плате. Вы можете поискать и сопоставить компоненты из других версий педали Big Muff в интернете и собрать на этой плате иную модификацию педали.

C1 = 100n
C2 = 470p SMD 0805 или 1206
C3 = 100n
C4 = 100n
C5 = 47n
C6 = 470p SMD 0805 или 1206
C7 = 100n
C8 = 47n
C9 = 470p SMD 0805 или 1206
C10 = 3.3n
C11 = 10n
C12 = 100n
C13 = 100n
C14 = 220µF 25V

D1 = 1n4148
D2 = 1n4148
D3 = 1n4148
D4 = 1n4148

Все резисторы SMD 0805 или 1206
R1 = 1M
R2 = 39k
R3 = 100k
R4 = 12k
R5 = 470k
R6 = 390
R7 = 1k
R8 = 10k
R9 = 100k
R10 = 470k
R11 = 12k
R12 = 390
R13 = 10k
R14 = 100k
R15 = 470k
R16 = 12k
R17 = 20k
R18 = 390
R19 = 22k
R20 = 470k
R21 = 100k
R22 = 10k
R23 = 2k7

RV1 = B100k
RV2 = B100k
RV3 = B100k

VT1 = KT3102E
VT2 = KT3102E
VT3 = KT3102E
VT4 = KT3102E

Закуп компонентов. Все компоненты на напряжение до 50 Вольт, но не ниже 16 Вольт.

Конденсаторы плёночные неполярные:
100nF или 0,1µF — 6 шт.
47F или 0,047µF — 2 шт.
10nF или 0,01µF — 1 шт.
3,3nF или 3300pF — 1 шт.

Конденсаторы SMD в корпусе 1206 или 0805:
470pF — 3 шт.

Конденсатор электролитический, полярный:
220µF и 25 Вольт — 1 шт.

Диоды:
1n4148 — 4 шт.

Постоянные резисторы СМД 0805, 1206:
1 МОм — 1 шт.
470 кОм — 4 шт.
100 кОм — 4 шт.
39 кОм — 1 шт.
22 кОм — 1 шт.
20 кОм — 1 шт.
12 кОм — 3 шт.
10 кОм — 3 шт.
2,7 кОм — 1 шт.
1 кОм — 1 шт.
390 Ом — 3 шт.

Потенциометры:
B100k — 3 шт.

Транзисторы:
КТ3102Е — 4 шт.
