MICRO BOOSTER

Всем привет! Выкладываю материалы по Микро бустеру. До самого конца думал что выпуск будет проходным, пока не затестил педаль после дисторшена и перед ламповым предусилителем. Бустер выступил в роли согласующего звена и получился звук гибридного транзисторно-лампового предусилителя.

Проект выполнен на основе педальной платформы о которой здесь

Вы можете скачать герберы и печатную плату. Микро фронт это гербер шильдика. Микро ПЦБ это гербер платы эффекта.

Схема эффекта

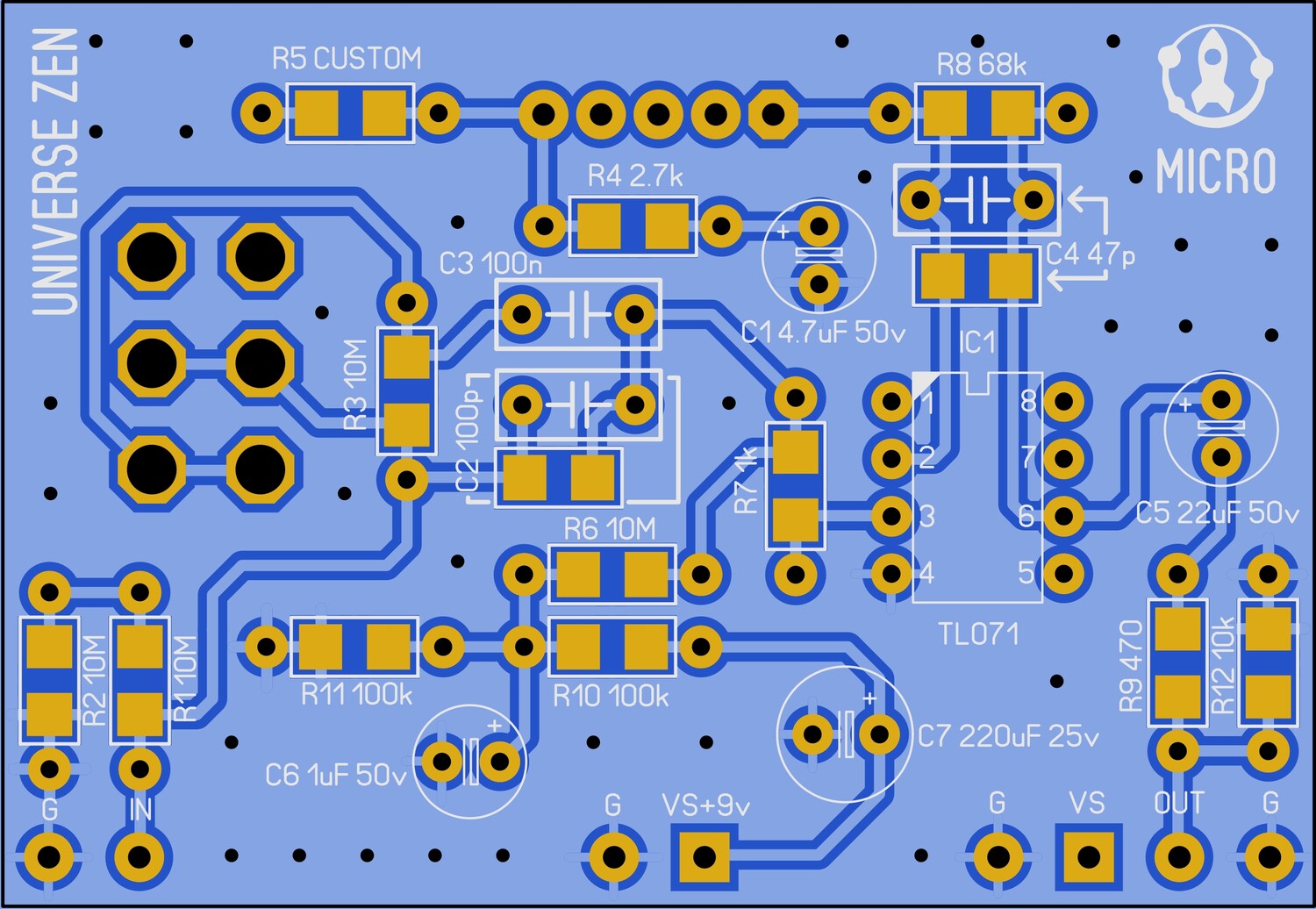

Плата эффекта

Перечень элементов. Нумерация соответствует и схеме и печатной плате.

C1 = 4.7µF 50V
C2 = 100p SMD 0805 или 1206 или выводной
C3 = 100n только выводной
C4 = 47p SMD 0805 или 1206 или выводной
C5 = 22µF 50V
C6 = 1µF 50V
C7 = 220µF 25V

IC1 = TL071
Панелька DIP8 под микросхему — 1 шт.

Все резисторы SMD 0805 или 1206 либо выводные мощностью 0,25 Вт или 0,125 Вт.
R1 = 10M
R2 = 10M
R3 = 10M
R4 = 2.7k
R5 = customization (При помощи этого резистора можно влиять на резистивную характеристику потенциометра, я использовал 2,2 МОм)
R6 = 10M
R7 = 1k
R8 = 68k
R9 = 470
R10 = 100k
R11 = 100k
R12 = 10k

SW 1 = DPDT Toggle switch on-on

RV1 = C500k

Покупка компонентов. Все ссылки для примера. Ассортимент перекликается, компонуйте заказы как угодно. Резисторы популярных номиналов можно взять с запасом на будущие проекты.

Потенциометр C500k — 1 шт.

Тумблер DPDT on-on — 1 шт.

Панелька DIP8 — 1 шт.

Микросхема TL071 — 1 шт.

Постоянные резисторы в любом виде от SMD 0805 — 1206 до выводных мощностью 0,125-0,25 Вт.
10 МОм — 4 шт.
100 кОм — 2 шт.
68 кОм — 1 шт.
10 кОм — 1 шт.
2,7 кОм — 1 шт.
1 кОм — 1 шт.
470 Ом — 1 шт.
Возможно 2,2 МОм или другой на место R5, но можно обойтись и без него.

Конденсаторы на пикофарады могут быть SMD 0805 или 1206 либо выводными, нанофарады плёночный выводной. Напряжение от 25-50 вольт и выше.
47 пФ — 1 шт.
100 пФ — 1 шт.
100 нФ — 1 шт. Выводной, плёночный.

Конденсаторы электролитические. Напряжение от 25 вольт и выше.
220 мкФ на 25 вольт — 1 шт.
22 мкФ на 50 вольт — 1 шт.
4,7 мкФ на 50 вольт — 1 шт.
1 мкФ на 50 вольт — 1 шт.
