Делаем педаль KRANK distortus maximus. Простая схема, которая вполне сгодится для начинающих радиолюбителей. В видео есть сравнение разных микросхем LM386. Печатная плата по ссылке, а картинки открываем с правой кнопки для полного разрешения. Внутри Lay файла тыкайте по вкладкам, там две печатки в одном файле.

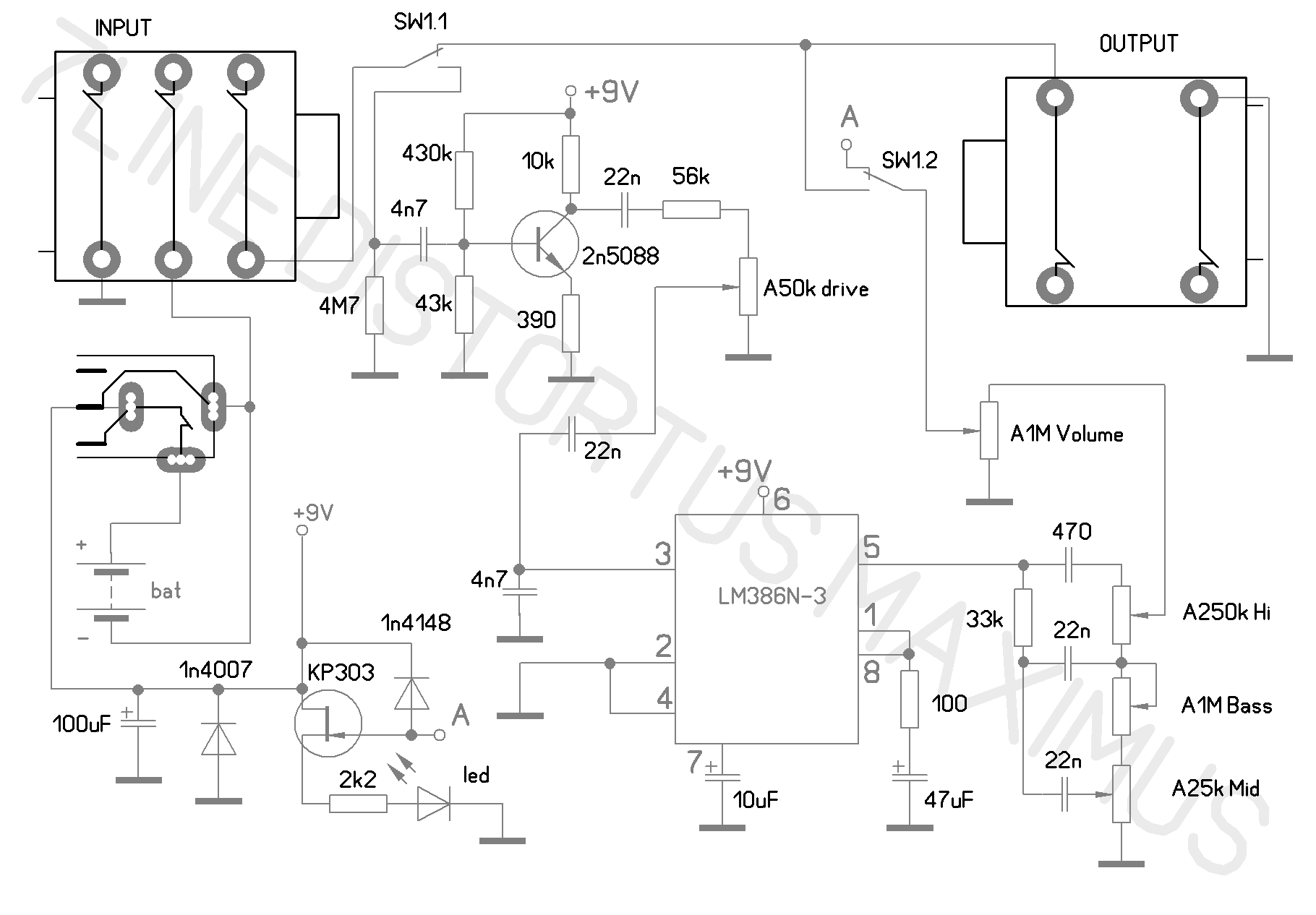

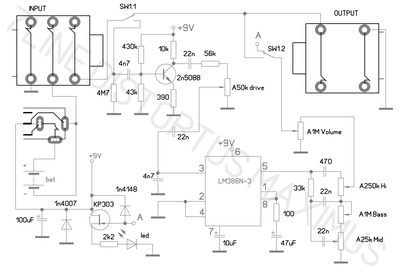

Схема педали выглядит так.

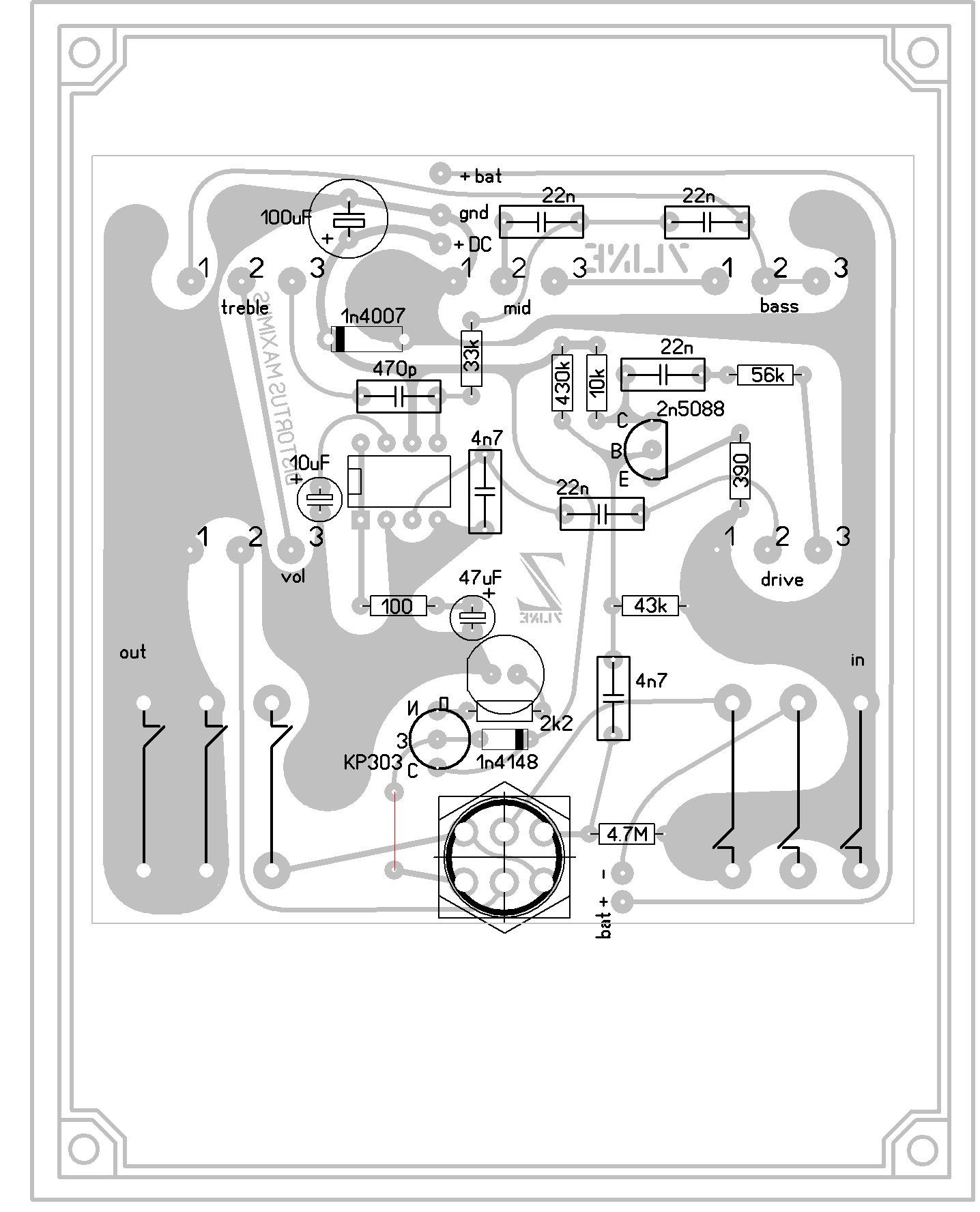

Вид платы со стороны деталей.

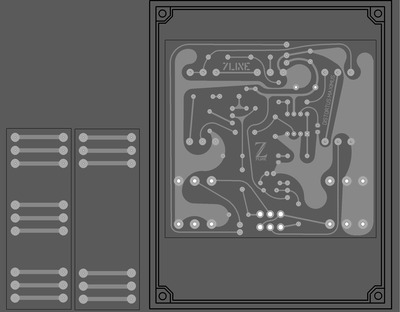

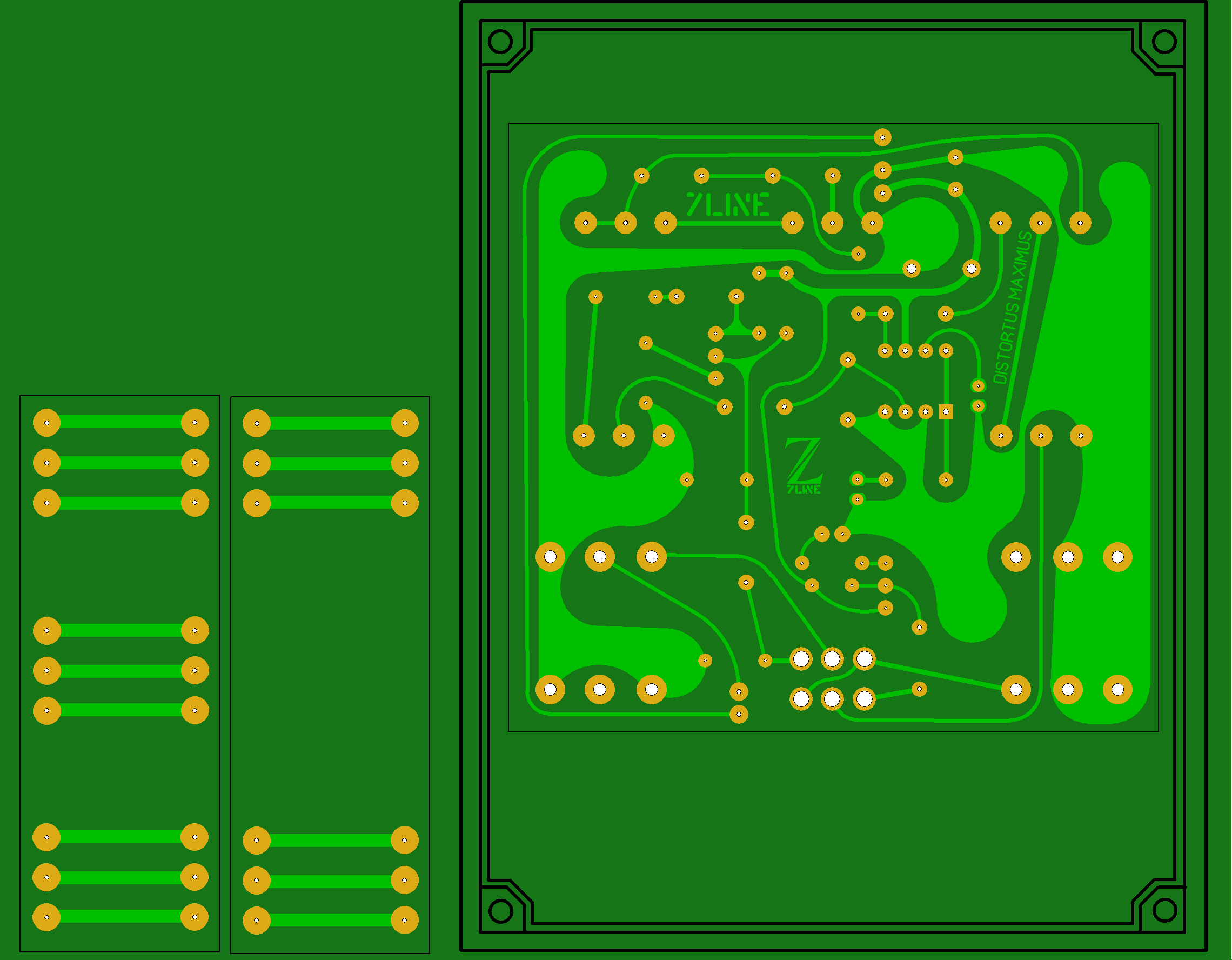

Вид платы со стороны дорожек.

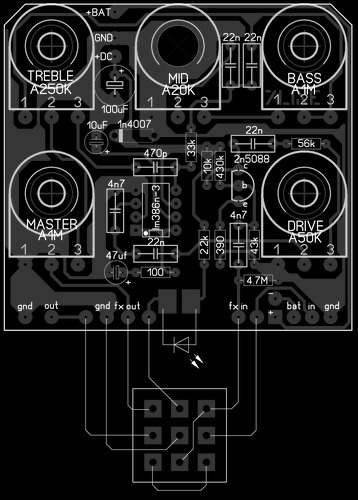

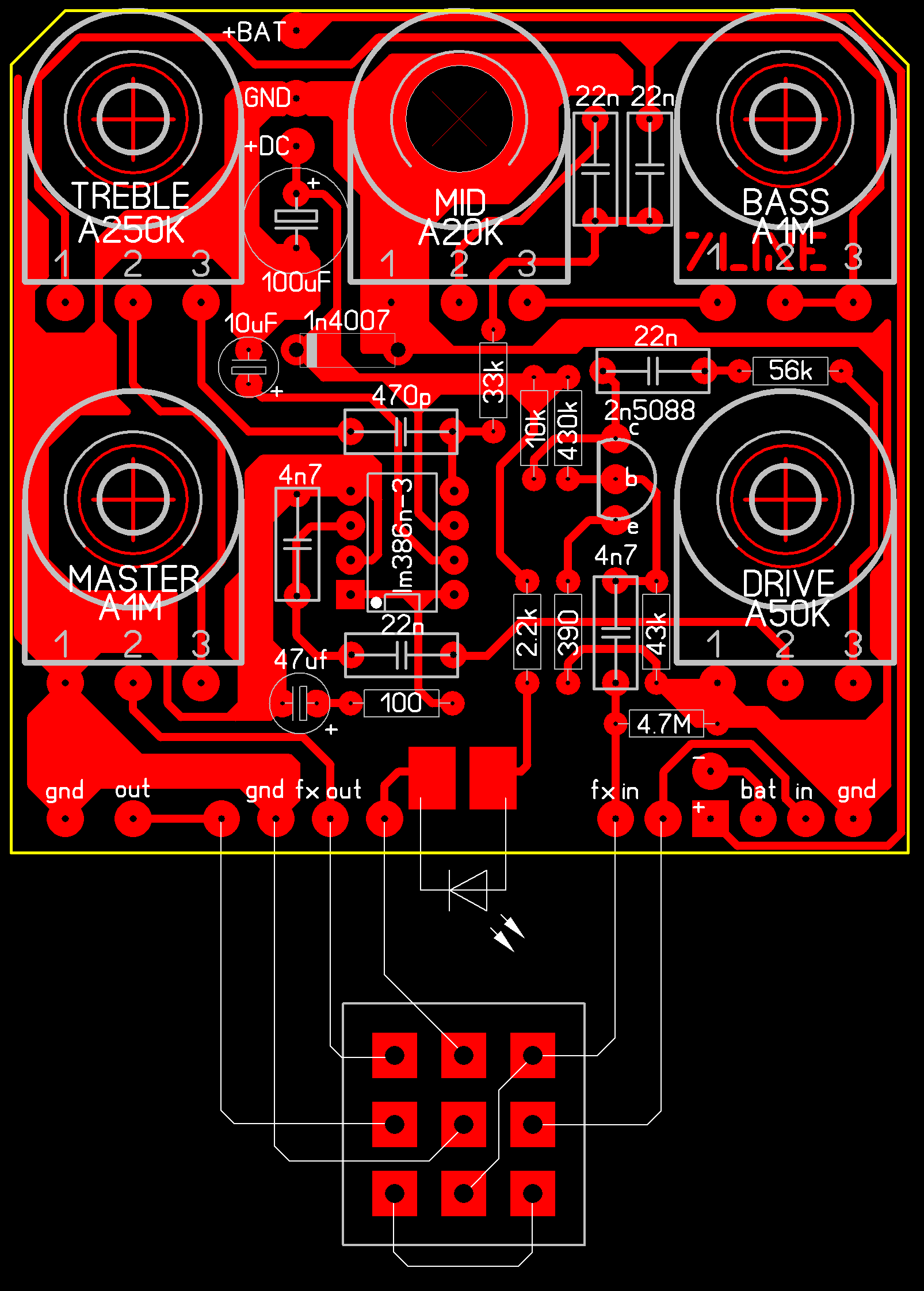

Альтернативный вариант печатной платы под 3PDT кнопку. Вид со стороны дорожек. Детали впаиваются с обратной стороны, а потенциометры прикручиваются прям к плате. Ручки потенциометров получаются со стороны дорожек.

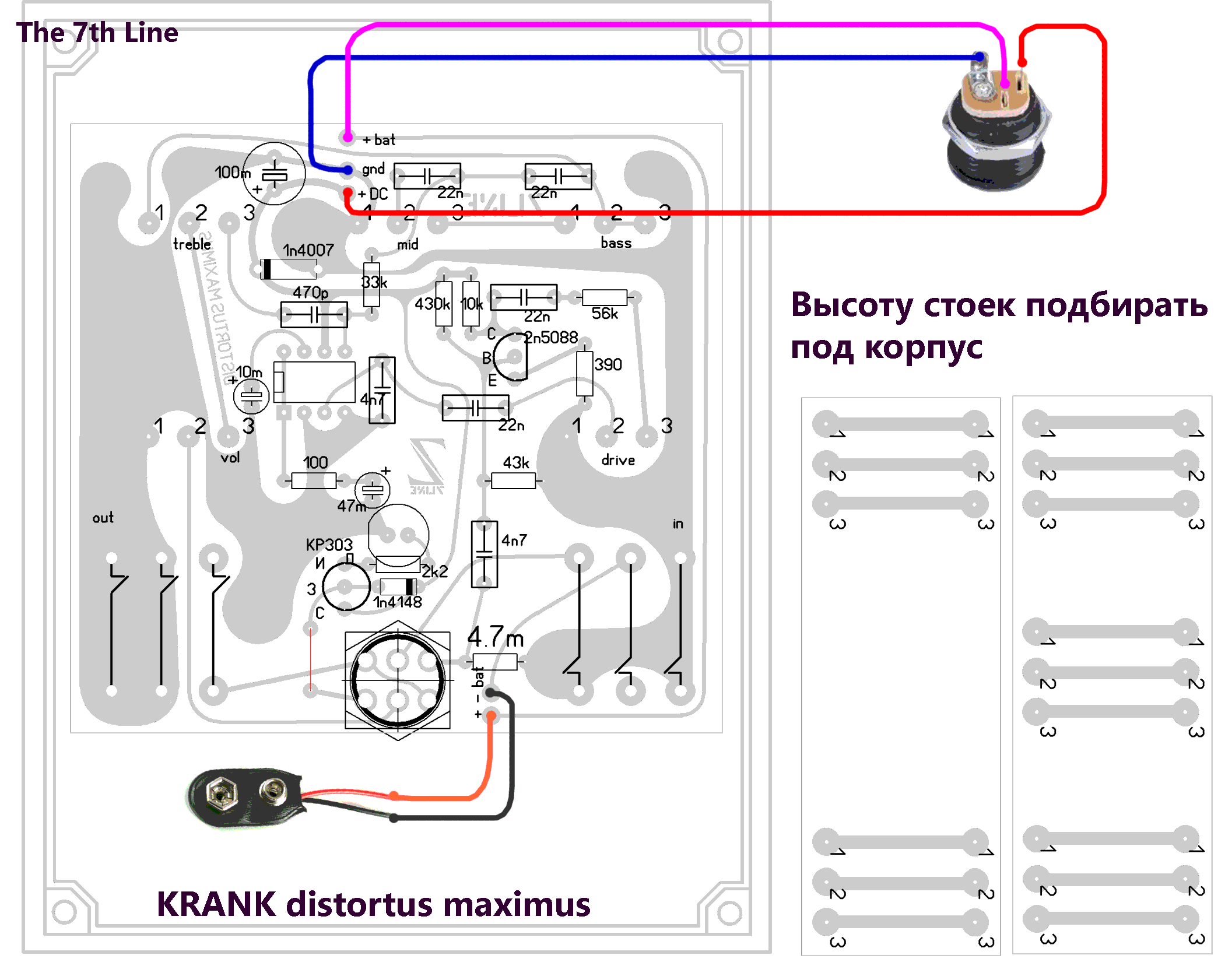

Рисунок подключения гнезда питания и батарейки для основной платы. Это единственное, что подключается на проводах.

Список деталей.
Входное стерео гнездо 6.3 1шт.
Выходное моно гнездо 6.3 1шт.
DPDT кнопка фирмы Alpha 1шт.
Гнездо питания 1шт.
Gainta G0473 корпус 1шт.
Разъём под батарейку КРОНА 1шт.
Диоды
1n4007 1шт.
1n4148 1шт.
led diode 1шт.
Транзисторы
2n5088 1шт.
kp303 1шт.
Микросхема
LM386n-3 1шт.
Потенциометры
a50k 1шт.
a250k 1шт.
a25k 1шт.
a1M 2шт.
Резисторы. Мощность 0,25Вт
4M7 1шт.
43k 1шт.
430k 1шт.
10k 1шт.
390 1шт.
56k 1шт.
100 1шт.
33k 1шт.
2k2 1шт.
Конденсаторы на напряжение не ниже 16 вольт. Можно больше 16 вольт, например 25 вольт или 50 вольт. Слишком большое напряжение выбирать не надо, а то детали не поместятся на плате.
100uF 1шт.
10uF 1шт.
47uF 1шт.
4n7 2шт.
22n 4шт.
470pF 1шт.

Вариант педали с Патреона

Тысячу лет назад собирал Кранк. Спустя какое то время я сделал ещё один кранк, но добавил небольшую тонкомпенсацию  на ручку гейна, добавил выходной буфер  и собрал всё это добро в маленьком 124 корпусе.

Фото внутренностей не сохранил, но монтаж типичный для моих проектов, джеки припаиваются с обратной стороны платы вверх ногами (выводами). Печатку надо зеркалить.  Печатку и фотошоповские файлы шильда можно скачать по ссылке.
