Всем привет! Сегодня выкладываю проект педали FUZZ WALL по мотивам DBA Fuzz War.

В данном проекте есть одна ошибка которую мне лень исправлять. Ошибка заключается в том, что диоды Зенера имеют правильное написание с одной буквой Н, а я чёт психанул и везде написал с двумя - Zenner. Вот и вся ошибка. Если вам будет не лень, то исправите проект и сделаете себе новые герберы плат.

Педаль достаточно неприхотливая к выбору компонентов, так что на этой печатной плате её можно будет собрать на многих транзисторах.

Рассчитан проект под универсальную педальную платформу про которую читаем тут.

FWALL.zip - Gerber файл платы эффекта

FWALL FRONT.zip - Gerber файл шильдика

FUZZ WALL.lay6 - файл проекта

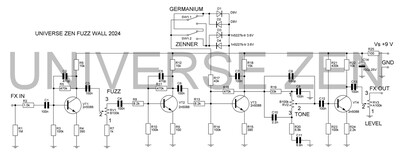

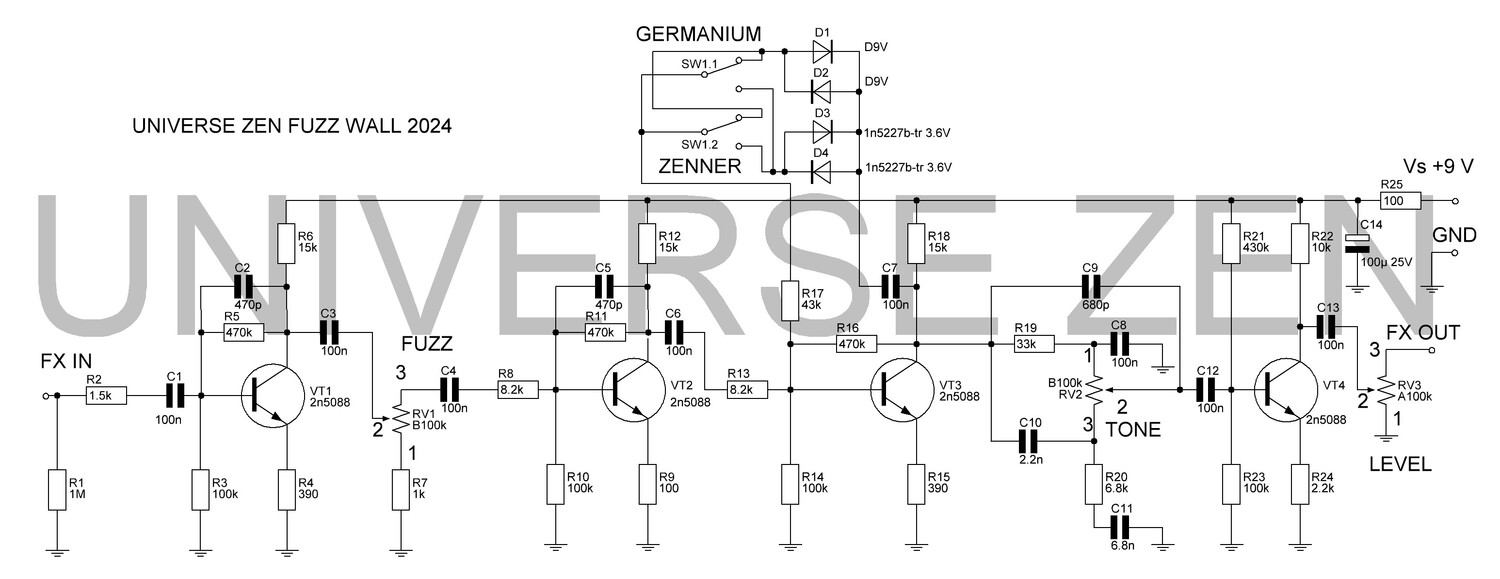

Схема педали.

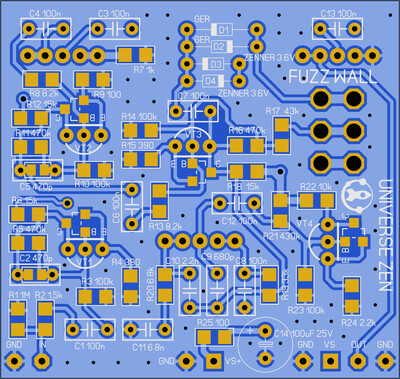

Плата педали.

Перечень элементов. Нумерация соответствует и схеме и печатной плате.

C1 = 100n
C2 = 470p выводные или SMD 0805 или 1206
C3 = 100n
C4 = 100n
C5 = 470p выводные или SMD 0805 или 1206
C6 = 100n
C7 = 100n
C8 = 100n
C9 = 680p
C10 = 2.2n
C11 = 6.8n
C12 = 100n
C13 = 100n
C14 = 100µ 25V

D1 = D9V
D2 = D9V
D3 = 1n5227b-tr 3.6V
D4 = 1n5227b-tr 3.6V

Все резисторы SMD 0805 или 1206
R1 = 1M
R2 = 1.5k
R3 = 100k
R4 = 390
R5 = 470k
R6 = 15k
R7 = 1k
R8 = 8.2k
R9 = 100
R10 = 100k
R11 = 470k
R12 = 15k
R13 = 8.2k
R14 = 100k
R15 = 390
R16 = 470k
R17 = 43k
R18 = 15k
R19 = 33k
R20 = 6.8k
R21 = 430k
R22 = 10k
R23 = 100k
R24 = 2.2k
R25 = 100

RV1 = B100k
RV2 = B100k
RV3 = A100k

SW1 = DPDT Toggle switch on-on

VT1 = 2n5088
VT2 = 2n5088
VT3 = 2n5088
VT4 = 2n5088

Закупка компонентов. Как обычно, ссылки для примера.

Конденсаторы на напряжение не ниже питания+запас:
100n он же 0,1 мкФ — 8 шт.
470p выводные или SMD 0805 или 1206 — 2 шт.
680p выводной — 1 шт.
2.2n — 1 шт.
6.8n — 1 шт.
100µ 25V электролитический — 1 шт.

Диоды и стабилитроны:
Д9В германиевые диоды — 2 шт.
1n5227b-tr 3.6V стабилитрон (можно поставить любой на 3,6 вольта) — 2 шт.

Все резисторы SMD 0805 или 1206:
1M — 1 шт.
470k — 3 шт.
430k — 1 шт.
100k — 4 шт.
43k — 1 шт.
33k — 1 шт.
15k — 3 шт.
10k — 1 шт.
8.2k — 2 шт.
6.8k — 1 шт.
2.2k — 1 шт.
1.5k — 1 шт.
1k — 1 шт.
390 — 2 шт.
100 — 2 шт.

Потенциометры:
B100k — 2 шт. (на момент оформления статьи B100k были только в ЧиДе и у них длинный шток, возможно его придётся подпилить)
A100k — 1 шт.

Тумблер DPDT Toggle switch on-on — 1 шт.

Транзисторы:
2n5088 — 4 шт. Либо любые аналогичные с hfe от 250 до 350. Схема работает на любых транзисторах.
