Ещё одна старая педаль от Electro-Harmonix, ставшая культовой. Схемка не сложная, поддаётся модификациям и обо всём в видео.

В ролике я всё подробно рассказал, остаётся поделиться файлами.

Печатная плата и таблица в формате Exel 2010 ждут Вас по ссылке.

В таблице указаны номиналы деталей под различные варианты этой педали.

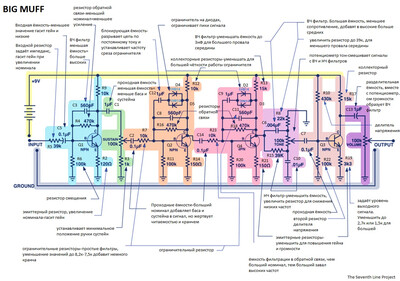

Разобранная подетально схема.

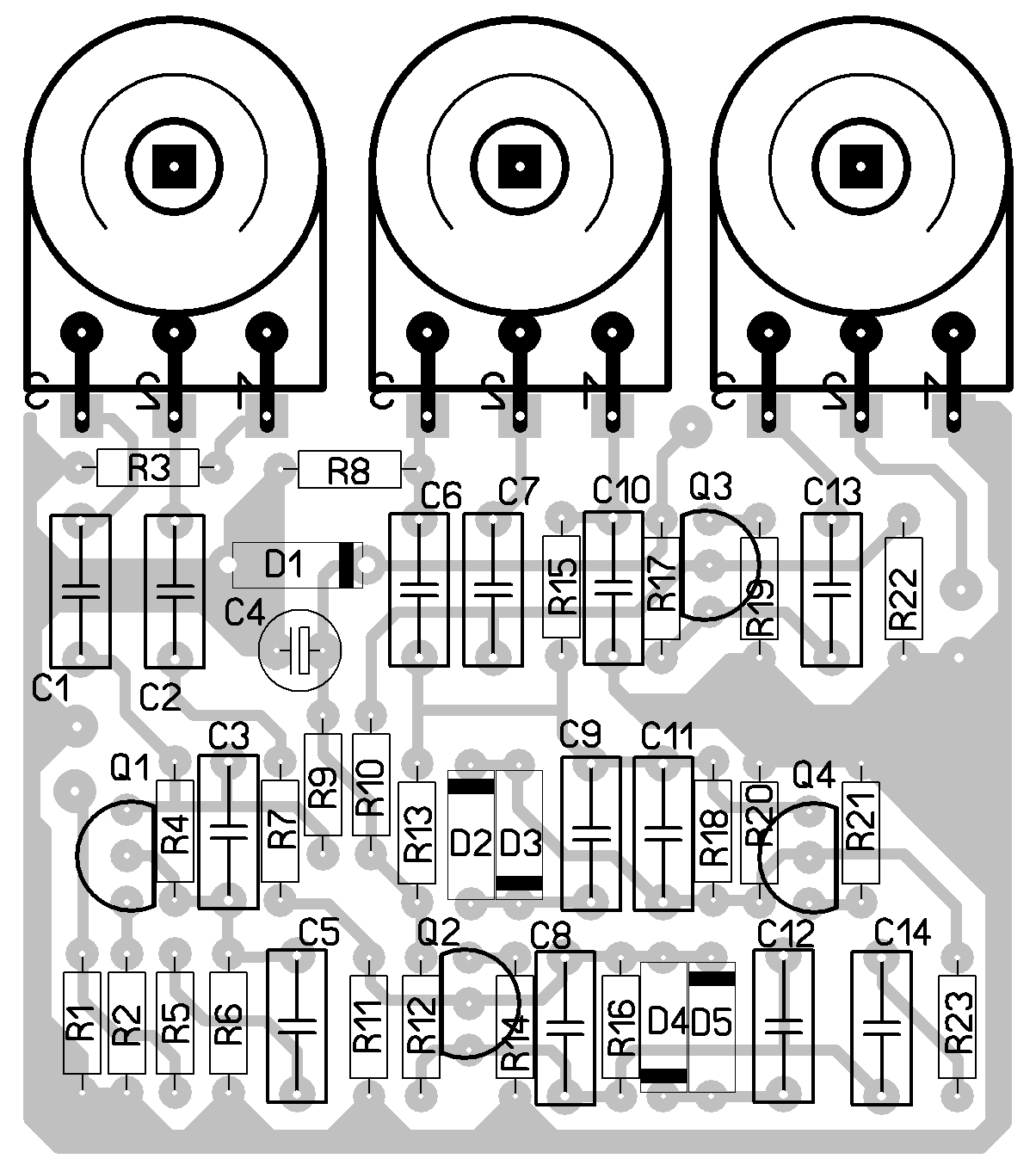

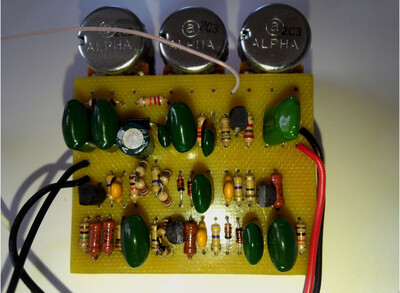

Плата со стороны деталей.

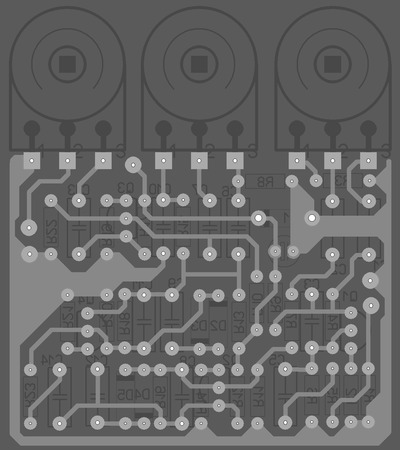

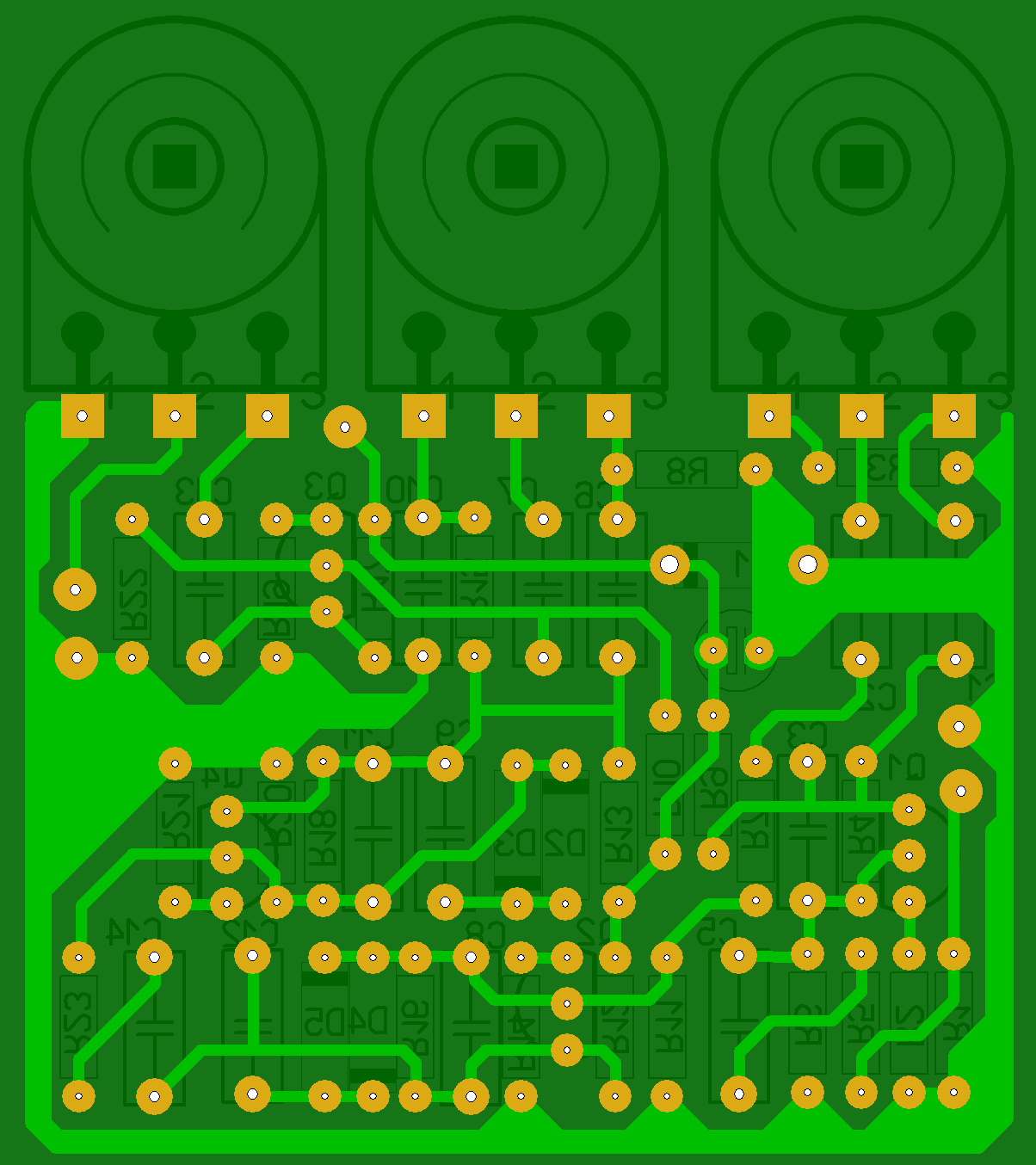

Плата со стороны дорожек.

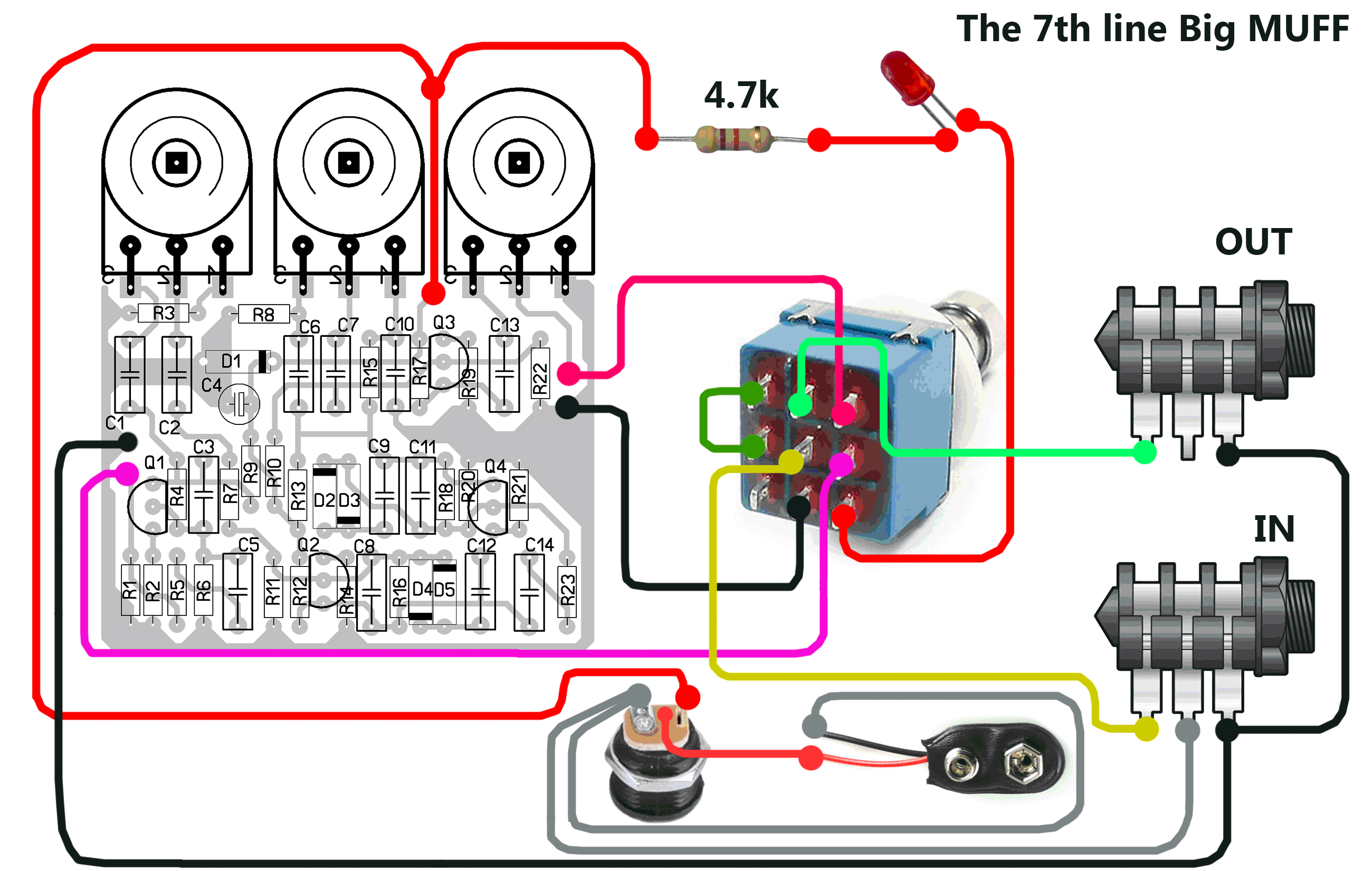

Подключение всех элементов.

Обратите внимание на то, что потенциометры припаяны со стороны дорожек.

Все резисторы в схеме на 0,25 Вт. Конденсаторы на напряжение не ниже 16 вольт. Больше ставить можно, а меньше нельзя.
