Всем привет! Выкладываю материалы по педали MAXIMUS DISTORTION.

Проект рассчитан под универсальную платформу о которой написано тут.

Эта педаль выполнена по мотивам KRANK Distortus Maximus с добавлением буфера на выходе эффекта, который собран на основе полевого транзистора и также добавлена возможность тонкомпенсации на ручке Gain. Как это всё будет работать посмотрим в видео.

MAXIMUS.zip это Gerber платы эффекта

MAXIMUS FRONT.zip это Gerber шильдика

MAXIMUS.lay6 этой файл проекта

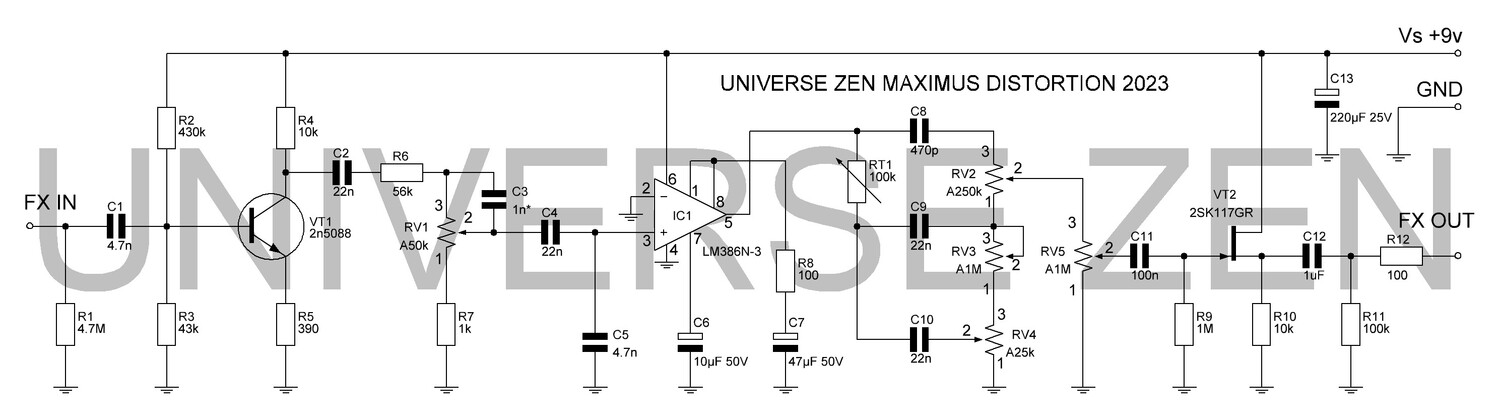

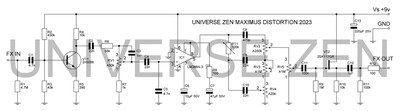

Схема педали.

Плата педали.

Перечень элементов. Нумерация соответствует и схеме и печатной плате.

C1 = 4.7n
C2 = 22n
C3 = 1n* опционально SMD 0805 или 1206
C4 = 22n
C5 = 4.7n
C6 = 10µF 50V
C7 = 47µF 50V
C8 = 470p SMD 0805 или 1206
C9 = 22n
C10 = 22n
C11 = 100n
C12 = 1uF
C13 = 220µF 25V

IC1 = LM386N-3

Все резисторы SMD 0805 или 1206
R1 = 4.7M
R2 = 430k
R3 = 43k
R4 = 10k
R5 = 390
R6 = 56k
R7 = 1k
R8 = 100
R9 = 1M
R10 = 10k
R11 = 100k
R12 = 100

RT1 = 100k многооборотный подстроечный резистор

RV1 = A50k
RV2 = A250k
RV3 = A1M
RV4 = A25k
RV5 = A1M

VT1 = 2n5088 в SMD или DIP корпусе, либо аналогичный.
VT2 = 2SK117GR или любой JFET транзистор на 50 вольт.

Закупка компонентов. Как обычно, ссылки для примера.

Плёночные конденсаторы:
4,7 nF он же 4700p — 2 шт.
22nF — 4 шт.
100nF он же 0.1 мкФ — 1 шт.
1 мкФ — 1 шт.

Электролитические конденсаторы на напряжение не ниже 16-25 вольт (больше можно):
10µF 50V — 1 шт.
47µF 50V — 1 шт.
220µF 25V — 1 шт.

СМД конденсаторы:
1n* опционально SMD 0805 или 1206 — 1 шт.
470p — 1 шт.

Транзисторы:
2n5088 — 1 шт. Ультра редкие в наше время транзисторы, поэтому пробуйте искать их на али. Моя ссылка не проверенная и просто для примера. Можно попробовать замену на 2n3904.
2sk117 — 1 шт. возможная альтернатива MMBF4393 либо любой другой n-канальный Jfet.

Микросхема: LM386N-3 — 1 шт. (панелька DIP8 под микросхему по желанию)

Постоянные резисторы СМД 0805, 1206:
100 — 2 шт.
390 — 1 шт.
1k — 1 шт.
10k — 2 шт.
43k — 1 шт.
56k — 1 шт.
100k — 1 шт.
430k — 1 шт.
1M — 1 шт.
4.7M — 1 шт.

Потенциометры:
A25k — 1 шт.
A50k — 1 шт.
A250k — 1 шт.
A1M — 2 шт.
