Всем привет! Выкладываю материалы по дисторшену DIST25. Эта педаль является сборной солянкой из MXR и DOD и нравится мне тем, что она являет собой один из кирпичиков формирования сигнала, из которых получается полноценный гитарный звук. Сама по себе педаль примечательна только своей простотой, но совместно с грелками и бустерами, она становится полноценным звеном формирования звука.

Проект заточен по универсальную платформу о которой читайте тут.

DIST25 FRONT это Gerber шильда.

DIST25 PCB это Gerber эффекта.

А LAY файл это собственно файл печатной платы данного проекта.

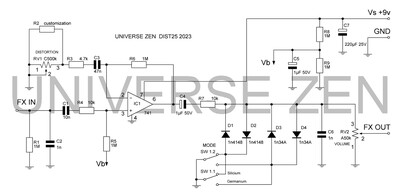

Схема платы эффекта. Обратите внимание, что на схеме нет конденсатора С*120pF параллельно R6, но на плате возможность установки есть.

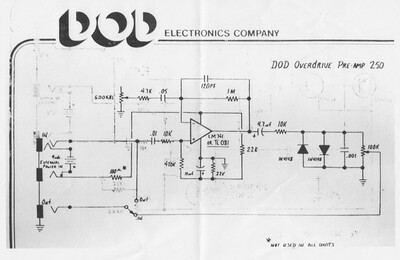

Схема педали DOD 250 overdrive. Отличий как видите не много и можете собрать педаль по схеме DOD.

Плата устройства.

Перечень элементов. Нумерация соответствует и схеме и печатной плате.

C1 = 10n
C2 = 1n
C3 = 47n
C4 = 1µF 50V
C5 = 1µF 50V
C6 = 1n
C7 = 220µF 25V

D1 = 1n4148
D2 = 1n4148
D3 = 1n34A или советские диоды серии Д9. Любые от 30 вольт.
D4 = 1n34A или советские диоды серии Д9. Любые от 30 вольт.

IC1 = 741, TL071 и прочие одинарные операционные усилители. Я использовал OP07CP но они стали редкими и новые партии микросхем шумят в ProCo RAT, но здесь работают хорошо. Можете поискать их.

R1 = 1M
R2 = customization подбор в случае замены потенциометра на линейный. Подробнее про него было в выпуске про MICRO BOOSTER.
R3 = 4.7k
R4 = 10k
R5 = 1M
R6 = 1M
R7 = 10k
R8 = 1M
R9 = 1M

SW 1 = DPDT Toggle switch on-on

RV1 = C500k По большому счёту чем больше сопротивление этого потенциометра, тем меньше гейн. На малом гейне звук не очень хорош и можно уменьшать его сопротивление до двух раз (по ссылке есть С250к). Максимальный гейн ограничен сопротивлением R3 = 4.7k.
RV2 = A50k

Закупка компонентов. Как обычно, ссылки для примера и рекламы у нас нет.

Плёночные конденсаторы:
47нФ или 0,047мкФ — 1 шт.
10нФ или 0,01 мкФ — 1 шт.
1нФ или 0,001мкФ или 1000пФ — 2 шт.

Электролитические конденсаторы на напряжение не ниже 25 вольт (больше можно):
1мкФ на 50 вольт — 2 шт.
220мкФ на 25 вольт — 1 шт.

СМД конденсатор или выводной на 120пФ докупаете по необходимости.

Диоды:
1n4148 — 2 шт.
Д9В или Д9К — 2 шт.

Операционный усилитель ставьте на свой вкус. Я использовал OP07CP. Можно поставить КР140УД17Б или TL071 или родной 741.

Постоянные резисторы СМД 0805, 1206 или выводные на 1/4 или 1/8 Вт мощности:
1 МОм — 5 шт.
10 кОм — 2 шт.
4.7 кОм — 1 шт.

Потенциометры:
C500k — 1 шт.
A50k — 1 шт.

Тумблер:
DPDT Toggle switch On-On — 1 шт. Если поставите DPDT Toggle switch On-Off-On на 3 положения, то в центральной позиции получите естественный овердрайв операционного усилителя, очень громкий и более мягкий по сравнению с диодным ограничением.
